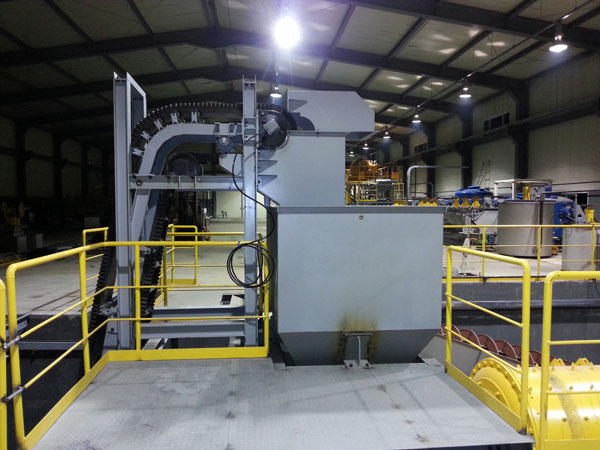

사이드월 컨베이어벨트
Sidewall conveyor belt
처리 용량: 1-400m3/h
적용: 각종 광석
사이드월 컨베이어 벨트는 0~90도까지 이송이 가능하며 일반 컨베이어 벨트보다 더 큰 경사각으로 이송할 때 주로 사용하는 장비이며 이송시 적정 각도는 70° 입니다.
|
Belt width
|
Sidewall height
|
Cleat pitch
|
Slant angle
|
|||||
|
30°
|
40°
|
50°
|
60°
|
70°
|
90°
|
|||
|
mm
|
mm
|
mm
|
Capacity(m3/h) Speed of belt=1m/s
|
|||||
| 500 | 120 | 252 | 52 | 40 | 32 | 26 | 21 | - |
| 160 | 378 | 65 | 52 | 42 | 34 | 28 | 17 | |
| 650 | 120 | 252 | 78 | 60 | 48 | 39 | 32 | - |
| 160 | 378 | 73 | 56 | 45 | 36 | 30 | - | |
| 800 | 120 | 129 | 99 | 76 | 60 | 49 | 40 | - |
| 200 | 378 | 148 | 114 | 91 | 74 | 61 | 37 | |
| 1000 | 160 | 378 | 129 | 99 | 79 | 64 | 52 | - |
| 240 | 504 | 229 | 176 | 141 | - | - | - | |
| 1200 | 160 | 252 | 223 | 180 | 144 | 117 | 96 | 59 |
| 240 | 378 | 342 | 280 | 224 | 183 | 149 | 91 | |
| 1400 | 200 | 252 | 299 | 231 | 185 | 151 | 123 | 75 |
| 240 | 378 | 422 | 345 | 276 | 225 | 184 | 113 | |
